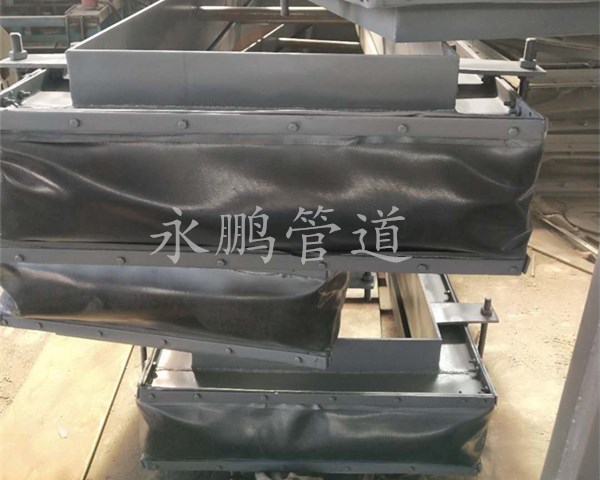

一般需要變徑的非金屬補償器，都是因為所過的介質溫度過高，所以需要變徑處理，這種非金屬膨脹節整體上不會有什么變化，只是多了一個變徑盤。

　　變徑非金屬補償器中主要的還是蒙皮部分，蒙皮是變徑非金屬補償器的主要伸縮體，是由性能優良的硅橡膠或高硅氧聚四氟乙烯與無堿玻璃絲綿等多層復合而成，是一種高強密封復合材料。其作用是吸收膨脹量，防止漏氣和雨水的滲漏。

　　不銹鋼絲網也很重要，根據進口還是出口來選擇放在里面還是外面。阻止流通介質中雜物進入膨脹節和阻止膨脹節中絕熱材料的向外散失，同時起到保護蒙皮的一個作用。



　　保溫棉是兼顧變徑非金屬補償器的保溫和氣密性的雙重作用，它是由玻璃纖維布、高硅氧布和各類保溫棉氈等組成，其長度和寬度與外層的蒙皮一致，具有良好的延伸性和抗拉強度。

　　隔熱填料層是變徑非金屬補償器絕熱的主要材料，它是由多層陶瓷纖維等耐溫材料組成，其厚度可根據流通介質溫度及耐溫材料的導熱系數等通過傳熱計算確定。

　　支架是變徑非金屬膨脹節的輪廓支架，確保有足夠的強度和剛度，機架的材料應與介質溫度相適應。一般在400。C以下用Q235-A 600。C以上用不銹鋼或耐熱鋼制成。支架一般有與所連接的煙風道相匹配的法蘭面。

　　以上這些加工在一起才組成了一個完整的變徑非金屬補償器，缺一不可。
